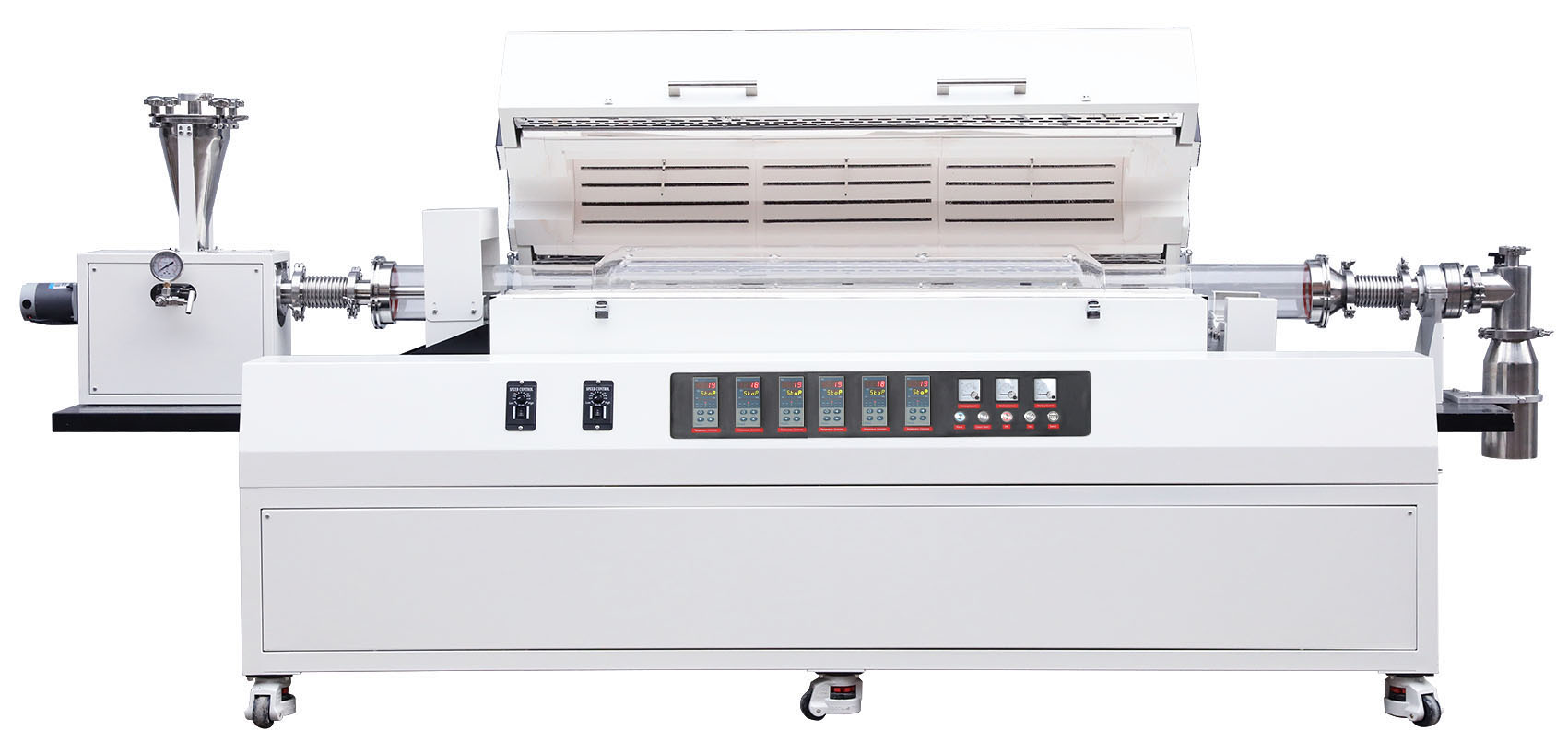

真空連續進料回轉管式爐由加熱系統、自動回轉機構、自動進出料套件、真空密封系統和爐體傾斜機構組成，爐管可360°旋轉，轉速可調；爐管前端配置自動旋轉加料裝置，加料裝置可根據產量選配和加料速度的在線調節，爐體可傾斜15°，爐管末端配置有物料收集裝置，可在真空和氣氛下工作，可實現產品研發或產品中試等連續化小批量生產，該產品主要應用于無機非金屬化合物材料、鋰電正負極材料、陶瓷材料、新能源和新材料行業的顆粒粉末燒結熱處理專用設備；
| 介 | 1、本設備主要有爐體、升降系統、機械傳動系統、進排氣系統等幾部分組成； 2、爐體包括爐體框架、金屬爐管、耐火材料模塊、加熱元件、升降裝置等幾部分； 3、異形310S不銹鋼爐管(或者客戶指定管材)，磁流體旋轉密封系統； 4、配備自動進出料系統，不銹鋼螺旋進料機； 5、雙層水冷罐保障燒結的物料快速冷卻，由閥門垂直連接的出料罐保障物料的快速無氧轉移； 6、升降系統由爐體角度的調整由傾角儀控制，由限位開關控制抬升與下降角度；可隨時在任意角度停止； 7、爐體傳動為鏈條式傳動，傳動系統由主傳動電機及減速機組、鏈條、大小鏈輪 、前托輪機構等組成。爐管轉速可根據需要在1～3轉/分內調節，可實現連續旋轉； 8、旋轉爐體兩端均預留動靜過渡旋轉接頭，爐尾進氣端設有管路支架、不銹鋼管路、球閥等，物料煅燒時根據需要通入保護性氣體。爐門上的旋轉頭連接有球閥及寶塔嘴，可根據物料煅燒時 排氣量大小調節球閥的開度，控制氣體排出； 9、控箱位于爐體下層框架內，空氣開關 、調功模塊等電器元件統一集成在電控箱內。控制器位于爐體正前方，通過對控制器面板的操作，可預制燒成曲線，全自控加熱，實現對加熱爐管的旋轉操作以及對加熱爐體的傾斜，以方便進出物料。 | |
規格型號 | BLMT-1200GXL | |
供電電源 | 三相380V 50HZ | |
額定功率 | 10KW | |
溫區數量 | 單溫雙控 | |
控溫精度 | ±1℃ | |
傳感器類型 | K型熱電偶 | |
Tmax | 1150℃ | |
推薦升溫速率 | 10℃/Min | |
溫區尺寸長度 | φ200*590mm | |
爐管材質及尺寸 | 兩邊φ50-φ60中間φ159*1400mm | |
抬升參數 | 角度0-35度 行程300mm 速度9mm/s | |
絞龍進料減速比 | 1：5 | |
爐管旋轉減速比 | 21：400 | |
進出料罐容積 | 4L | |
爐管有效容積 | 2L | |
浮子流量計 | 0.4-4L/min | |
進氣口規格 | φ6.35雙卡套接頭 | |
排氣口規格 | φ8寶塔接頭 | |
壓力保護 | 超壓安全閥自動泄壓 | |
爐體尺寸 | 長2150×高1750×深760mm | |
加熱元件 | 電阻絲 | |
真空泵 | KF16接口 NBD-4C機械真空泵 | |
操作系統 | 1.燒結工藝曲線設置：動態顯示設置曲線，設備燒結可預存多條工藝曲線，每條工藝曲線可自由設置； 2.可預約燒結，實現無人值守?zé)Y(jié)工藝曲線燒結； | |
